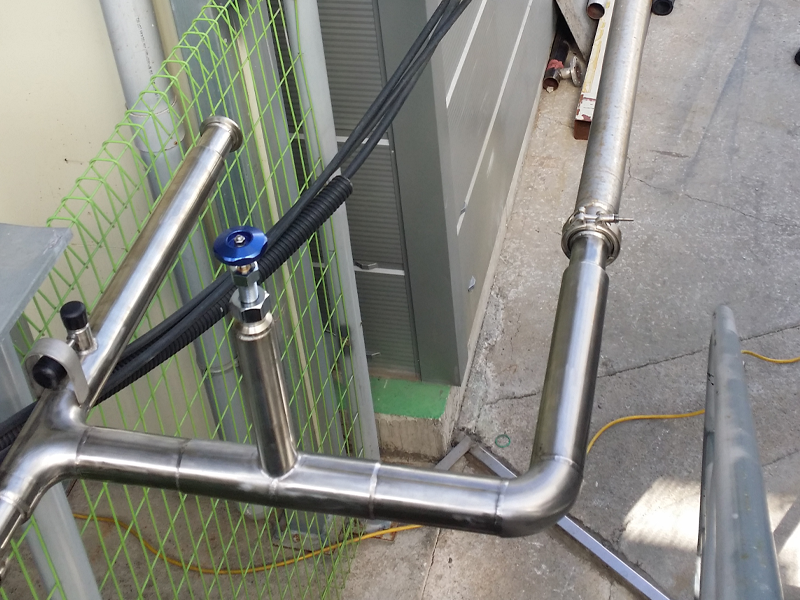

一、液氮真空管核心適用設計規范體系

1. 核心專用標準

• JB/T 12665-2016《真空絕熱低溫管》
  國內液氮真空管核心專用標準，適用于設計溫度 - 196℃~+50℃、內管設計壓力≤4.0MPa、公稱直徑 DN25~DN500 的真空絕熱管道，明確規定結構、真空度、材料、強度、絕熱性能、試驗方法與驗收規則。
• GB/T 18442《固定式真空絕熱深冷壓力容器》
  適用于真空絕熱結構強度設計、真空壽命、密封可靠性、材料相容性等關鍵要求。
• GB/T 18443《真空絕熱深冷設備性能試驗方法》
  用于真空度、漏率、蒸發率、熱損失等關鍵性能的定量檢測。

2. 壓力管道安全規范

• TSG D0001《壓力管道安全技術監察規程 - 工業管道》
• GB/T 20801《壓力管道規范 工業管道》
• GB 50235《工業金屬管道工程施工規范》
• GB 50236《現場設備、工業管道焊接工程施工規范》
  液氮介質管道屬于GC2 級壓力管道，設計、制造、安裝、檢驗必須納入特種設備監管。

3. 絕熱與保冷設計規范

• GB 50264《工業設備及管道絕熱工程設計規范》
• GB/T 4272《設備及管道絕熱技術通則》
• GB/T 8175《設備及管道絕熱設計導則》
  規范保冷結構、絕熱厚度計算、防冷橋、防凝露、防潮層與外護層設計。

4. 材料與焊接規范

• GB/T 24511《承壓設備用不銹鋼鋼板及鋼帶》
• ASTM A240、ASTM A333 低溫韌性標準
• ISO 3834 焊接質量體系要求
  確保材料在 - 196℃下不脆裂、焊縫無缺陷。

二、液氮真空管關鍵設計技術規范要求

1. 設計壓力與溫度規范

• 內管設計壓力：取工作壓力的 1.1~1.25 倍，高不超過 4.0MPa。
• 外管設計壓力：≥0.1MPa，滿足外壓穩定性與真空夾層安全泄放要求。
• 設計溫度：-196℃~+50℃，覆蓋液氮工況與環境溫度波動。

2. 材料選型規范

• 內管：必須采用304/316L 奧氏體不銹鋼，-196℃下沖擊功達標，無低溫脆性。
• 外管：304 不銹鋼或碳鋼，防腐與結構強度達標。
• 支撐件：采用玻璃鋼、PEEK、聚四氟乙烯等低熱導材料，嚴格阻斷冷橋。
• 密封件：選用氟橡膠、金屬纏繞墊等耐低溫、高密封性材料。

3. 真空絕熱結構設計規范

• 結構形式：** 雙層真空 + 多層絕熱（MLI）** 復合結構。
• 真空度要求：夾層封口真空度優于1×10?3Pa，長期運行維持10?2~10??Pa。
• 絕熱層：鋁箔 + 玻璃纖維復合絕熱紙，熱導率≤0.01W/(m?K)。
• 真空壽命：設計壽命內真空度不失效，確保長期低冷損。

4. 管徑、流速與布局規范

• 推薦流速：0.5~1.5m/s，避免湍流沖擊與過度氣化。
• 管路坡度：1‰~3‰，順介質流向傾斜，防止低點積液。
• 彎頭：曲率半徑≥5 倍管徑，減少阻力與冷損。
• 盡量短、直、少接頭，降低泄漏風險與冷量損耗。

5. 低溫收縮補償設計規范

• 波紋管補償器
• 滑動支架
• 自然 L 型 / Z 型補償
  嚴禁剛性硬固定，避免應力拉裂。

6. 焊接與無損檢測規范

• 焊接工藝：TIG 氬弧焊，潔凈無氧化。
• 無損檢測：100% 射線或超聲波檢測，合格等級不低于 Ⅱ 級。
• 低溫沖擊試驗：焊縫與熱影響區 - 196℃沖擊功達標。

7. 安全附件設計規范

• 安全閥 / 爆破片：防止悶管超壓。
• 真空規接口：便于在線監測真空度。
• 排氣閥、排液閥：便于預冷、吹掃、檢修。
• 緊急切斷閥：長距離輸送系統必備。

8. 試驗與驗收規范

• 內管耐壓試驗：1.5 倍設計壓力水壓或氣壓試驗。
• 真空夾層檢漏：氦質譜檢漏，漏率≤1×10??Pa?m3/s。
• 真空度測試、靜態蒸發率測試、保冷性能測試。
• 出具出廠合格證、檢測報告、特種設備相關文件。

三、規范合規對液氮真空管應用的重要價值

1. 安全可靠
   避免低溫脆裂、泄漏、真空失效、超壓爆炸等事故，滿足特種設備監管要求。
2. 極低冷損
   規范設計可將冷損降低至傳統保冷管的 1/10 以下，大幅減少液氮消耗。
3. 溫度穩定
   保證輸送全程溫度穩定在 - 196℃，滿足半導體、醫療、科研高精度要求。
4. 長壽命
   材料、真空、結構全流程合規，使用壽命可達 8~15 年。
5. 運維成本低
   少維修、少補氮、少故障，降低全生命周期成本。

四、工程選型與設計建議

1. 優先選用符合JB/T 12665-2016的正規廠家產品，核查資質與檢測報告。
2. 按實際流量、壓力、距離、安裝環境做定制化設計。
3. 安裝單位必須具備壓力管道安裝資質，嚴格按規范施工。
4. 定期檢測真空度、焊縫、閥門、密封件，建立運維檔案。
